保安・安定供給
狭所用地下配管探査レーダ
概要
狭所において、非破壊でコンクリート床下、壁内を簡易に探査できる超小型レーダ装置です。
開発の背景
工事前に埋設物調査を行う際に
1）壁際 2）狭い幅の場所 3）低い架空配管の下
において、従来技術（市販の小型レーダ装置）では、 探査できませんでした。
↓ 狭所部で探査できる超小型レーダが不可欠。
↓ 市販の小型レーダ装置に超小型アンテナ(5cm×3.5cm×2cm)を取付けられるように改造しました。

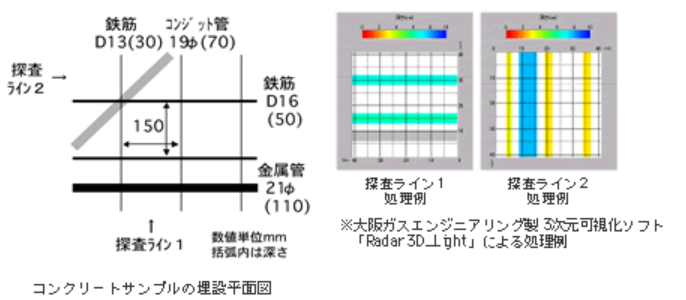

探査方法と結果
1.壁際or狭幅部探査用ケースを選択。
2.ハンディサーチに超小型アンテナを接続。
3.超小型アンテナ部を走査し、探査画像を取得。
4.埋設物位置をマーキング。
| 従来品 | 開発品 | |
|---|---|---|
| 壁際までの接近距離 | 12cm | 3cm |
| 通過幅 | 15cm | 5.5cm |
| 通過高さ | 15cm | 3cm |
オプション仕様
1.オプションアンテナ：大きさ約10cm×10cm×3cm（PS用の超小型アンテナの約2倍のサイズ）
2.走査用柄を取り付け可能。
3.掃除用具のイメージでコンクリート表面を走査可能。
4.約30cmの深さまで検知可能（コンクリート状況による）。
メリット
1.探査範囲の拡大パイプシャフト内の狭所、高さ制限のある場所や壁際ぎりぎりまでの走査が
可能。
2.埋設物検出の向上
3.埋設物破損の危険度が減少従来のハンディサーチとしても使用可能
販売元
Daigasガスアンドパワーソリューション株式会社
（※レーダ制御部本体は日本無線製のハンディサーチ）
